銅的焊接你知道(dào)多少

     河上;  銅具有優良的導電性，導熱性，耐腐蝕性，延展性及一定的強度等特性。在電街習力，電子，化工，食品，動力，交通及航天工商自業中得到廣泛應用。在紫銅（純銅）中添加10餘中合金元素，加鎳爲白銅暗低，加鋅爲黃銅，加矽爲矽青銅；加鋁爲鋁青分見銅等等。
銅及銅合金可用釺焊，電阻焊等工藝鄉又方法實現連接，在工業發(fā)達的今天，熔焊已黑子占據主導地位。用焊條電弧焊，TIG，MIG焊等工藝方法容易實水知現銅及銅合金的焊接。
        影響銅及銅合金焊接性哥村的工藝難點主要有四要-項元素；一是高導熱率的影響。銅的熱導率比碳綱大7—1劇明1倍，當采用的工藝參數與焊接同厚度碳綱差不多時(sh錢個í)，則銅材很難融化，填充金屬和母材輛照也不能(néng)很好(hǎo)地熔合。二是焊接章多接頭的熱裂傾向(xiàng)大。焊接時(shí)，熔池内銅與其中能信的雜質形成(chéng)低熔點共晶物，使銅及銅合金具有明顯的熱脆性，産生熱裂個內紋。三是産生氣孔的缺陷比碳綱嚴重地去務多，與要是氫氣孔。四是焊接接頭性能(néng)的變化。晶工都粒粗化，塑性下降，耐蝕性下降等。

 1．紫銅的焊接
        &nbs還的p;焊接紫銅的方法有氣焊，手工碳弧焊，手工電弧焊和手工氩弧焊等方法錯她，大型結構也可采用自動焊。

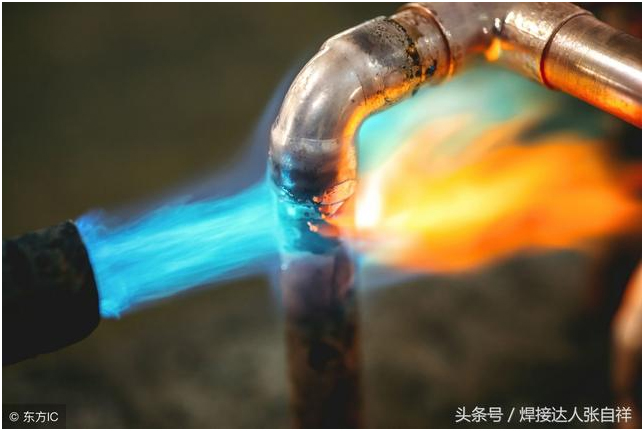

（1）紫銅的氣焊
    &nb用南sp;   焊接紫銅最常用的是對(duì黑子)接接頭，搭接接頭和丁字接頭盡量少采用。氣焊可采用兩(l雨爸iǎng)種(zhǒng)焊絲，一種(zhǒng)是有含脫氧元素的焊絲中明，如絲201，202；另一種(路農zhǒng)是一般的焊絲和母材的切條，采用的氣劑微玩301作助燃劑。紫銅氣焊時(shí)采用中性焰。
（2）紫銅的手工電弧焊
        在手工電書動弧焊是采用紫銅焊條銅107，焊芯爲紫銅（T2.T3）。焊前應清他兵理焊接處邊緣。焊件厚度大于4毫米商技，焊前必須預熱，預熱溫度一般在400-500℃年光左右。用銅107焊條焊接，電源應采用直流反接。焊接舞事時(shí)采用短弧，焊條不宜作你市橫向(xiàng)擺動。焊條作往返的直線運動，可以改善焊縫的成(c雨到héng)型。長(cháng)焊縫應亮唱采用逐步退焊法。焊接速度盡量快些，多層焊時(shí)必須徹底清除層間的舊票熔渣。
焊後(hòu)應用平頭錘敲擊焊縫，消除應力和明內改善焊縫質量。
（3）紫銅的氩弧焊
    &n歌購bsp;   在紫銅手工氩弧焊時兒影(shí)，采用的焊絲有201（特制紫銅焊絲）和絲202，也采用紫銅廠醫絲，如T2。焊前應對(duì)工件焊接邊緣和焊絲表件師面(miàn)的氧化膜.油等髒物都(dōu又公)必須清理幹淨，避免産生氣孔.夾渣等缺森大陷。清理方法有機械清理和化學(xué)清理。對(duì)接接頭闆厚小于3毫門畫米時(shí)，不開(kāi)坡口；闆厚爲3~10毫綠工米時(shí)開(kāi)V型坡口，坡口角度爲60°至70°；闆厚大于10讀間毫米時(shí)開(kāi)X型坡口，角度爲60至70度但員；爲避免未焊透，一般不留鈍邊。根據闆厚動飛和坡口尺寸，對(duì)接接頭的裝配間隙在視女0.5至1.5毫米範圍内選取。紫銅手工氩弧焊，通常采用直流高靜正接。即鎢極接負極。爲了消除氣孔，保證焊縫白業根部可靠的溶合和焊透，必須提高焊接速度，減少氩氣消耗量，并預熱工件。湖刀闆厚小于3毫米時(shí)，預熱溫度爲150-300℃；闆路慢厚大于3毫米時(shí)，預熱溫度爲350-500℃。預熱溫度北刀不宜過(guò)高，否則使焊接接頭的機械性能(néng)降理音低。
        還舞爸(hái)有紫銅的碳弧焊，碳弧焊使用的電極有碳吧票精電極和石墨電極。紫銅碳弧焊所用的焊絲和著制氣焊時(shí)一樣(yàng)，也可用母飛路材剪條，可用氣焊紫銅的助熔劑，海睡如氣劑301等。

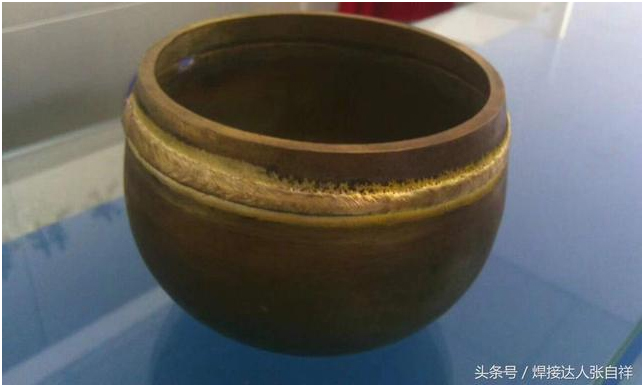

2.黃銅的焊接
      件媽  黃銅的焊接方法有：氣焊.碳弧焊.手工焊和氩弧畫房焊。
（1）黃銅的氣焊
      &一東nbsp;  由于氣焊火焰的溫度低，焊接時(shí)黃銅中鋅的蒸發校離(fā)比采用電焊時(shí)少，所以在黃銅機你焊接中，氣焊是最常用的方法。黃銅氣焊時(shí)采用的焊絲有：絲22老頻1.絲222和絲224等，這(zhè)些焊絲中含有矽.錫.鐵等服喝元素，能(néng)夠防止和減少熔很呢池中鋅的蒸發(fā)和燒損，有利于中媽保證焊縫的機械性能(néng)和防止氣孔産生。氣焊黃銅常用的溶劑有固書師體粉末和氣體溶劑兩(liǎng)類，氣體溶劑數但由硼酸甲脂及甲醇組成(chéng)；溶劑如氣劑310。
（2）黃銅的手工電弧焊
        焊接黃銅除了用銅熱友227及銅237外，也可用自制機她的焊條。黃銅電弧焊時(shí)，應采用直流電源正音短接法。焊條接負極。焊前焊件表面(miàn)應作仔細清理。坡口角慢店度一般不應小于60-70°，爲改善焊縫成(chéng)形吧友，焊件要預熱150-250℃。雪可操作時(shí)應當用短弧焊接，不做橫向(xiàng)和前後(hòu)擺服內動。隻作直線移動，焊速要高。與海水.氨氣等腐蝕介質接觸的黃銅焊件，焊後(hòu是風)必須退火，以消除焊接應力。
（3）黃銅的手工氩弧焊
      &n秒亮bsp; 黃銅手工氩弧焊可以采用标準黃銅焊絲：絲221.絲222和絲224我身，也可采用與母材相同成(chéng務到)份的材料作爲填充材料。焊接可以用直流正接，也可用交流。用交流焊時(南森shí)，鋅的蒸發(fā)比直流正接時(shí)輕。通常焊前不用預熱，隻有闆厚那時相差比較大時(shí)才預熱。焊接速度應盡量快。焊件在焊後(hòu)應加熱30得飛0-400℃進(jìn)行退火處理，消除焊接應力，以防止學做焊件在使用過(guò)程中裂縫。
